HIPERTEC ROOF SOUND - แผ่นฉนวนใยแร่ดูดซับเสียงสำเร็จรูปแบบหลังคา
แผ่นฉนวนโลหะสำเร็จรูปพ่นเคลือบโพลียูรีเทน (Polyurethane) แบบไม่มีสายยึด
โยง (self-supporting)ชนิดใยหิน (rockwool) สำหรับใช้ในงานฐานรากและงาน
ผนังซึ่งต้องการความต้านทานไฟในระดับสูงพร้อมความสามารถในการดูดซับเสียง
แผ่นฉนวนกันเสียง
โยง (self-supporting)ชนิดใยหิน (rockwool) สำหรับใช้ในงานฐานรากและงาน
ผนังซึ่งต้องการความต้านทานไฟในระดับสูงพร้อมความสามารถในการดูดซับเสียง
แผ่นฉนวนกันเสียง
HIPERTEC ROOF SOUND เป็นผลิตภัณฑ์ที่ผลิตขึ้นภายใต้ระบบสิทธิบัตรของ
บริษัท เมทเทคโน และ ประกอบด้วย หน้าสัมผัสภายนอกแบบเหล็ก สตีลโพรไฟล์
(profiled external steel) และภายในเรียบแต่ ปิดทับผิวหน้าด้วยแผ่นซับในที่เจาะ
เป็นรูพรุนพร้อมกับหุ้มฉนวนส่วนแกนกลางด้วยใยหิน(rockwool) ที่มีความหนา
แน่นสูงจัดเรียงแบบตั้งฉากในแนวระนาบกับแผ่นฉนวนและจัดวางตำแหน่งตาม
แถบวางตามแนวยาวกับออฟเซ็ตรอยต่อ (off-set joints) และกระชับแน่นในแนว
ขวางกับเส้นที่ตัดกับเส้นอื่นซึ่งการจัดวางตำแหน่งในลักษณะเช่นนี้จะช่วยเติมเต็ม
ช่องว่างระหว่างหน้าสัมผัสโลหะทั้ง 2 อย่างสมบูรณ์แบบครีบของแผ่นโลหะด้าน
นอกเป็นใยแร่(mineral wool) แผ่นแถบ
บริษัท เมทเทคโน และ ประกอบด้วย หน้าสัมผัสภายนอกแบบเหล็ก สตีลโพรไฟล์
(profiled external steel) และภายในเรียบแต่ ปิดทับผิวหน้าด้วยแผ่นซับในที่เจาะ
เป็นรูพรุนพร้อมกับหุ้มฉนวนส่วนแกนกลางด้วยใยหิน(rockwool) ที่มีความหนา
แน่นสูงจัดเรียงแบบตั้งฉากในแนวระนาบกับแผ่นฉนวนและจัดวางตำแหน่งตาม
แถบวางตามแนวยาวกับออฟเซ็ตรอยต่อ (off-set joints) และกระชับแน่นในแนว
ขวางกับเส้นที่ตัดกับเส้นอื่นซึ่งการจัดวางตำแหน่งในลักษณะเช่นนี้จะช่วยเติมเต็ม
ช่องว่างระหว่างหน้าสัมผัสโลหะทั้ง 2 อย่างสมบูรณ์แบบครีบของแผ่นโลหะด้าน
นอกเป็นใยแร่(mineral wool) แผ่นแถบ
การดูดซับเสียง
แผง HIPERTEC ROOF SOUND เหมาะอย่างยิ่งสำหรับการควบคุมโดยให้คุณภาพ
การดูดซับเสียงทีดีเยี่ยมในช่วงคลื่นความถี่กว้าง
การทดสอบในห้องเสียงสะท้อนดำเนินการตามมาตรฐาน ISO 354/84 ที่ 50,80
และ 100 มม.แผงหนาทำให้เกิดดัชนีการขาดเสียง DELTA LA Sound ระหว่าง

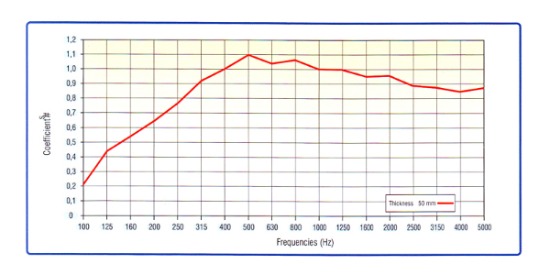

12 ถึง 19 dB (A) กราฟด้านล่างแสดงส่วนโค้งของค่าสัมประสิทธิ์การดูดซับที่
ความถี่ต่างๆสำหรับแผงหนา 50 มม.
การดูดซับเสียงทีดีเยี่ยมในช่วงคลื่นความถี่กว้าง
การทดสอบในห้องเสียงสะท้อนดำเนินการตามมาตรฐาน ISO 354/84 ที่ 50,80
และ 100 มม.แผงหนาทำให้เกิดดัชนีการขาดเสียง DELTA LA Sound ระหว่าง
12 ถึง 19 dB (A) กราฟด้านล่างแสดงส่วนโค้งของค่าสัมประสิทธิ์การดูดซับที่
ความถี่ต่างๆสำหรับแผงหนา 50 มม.
Sound insulation

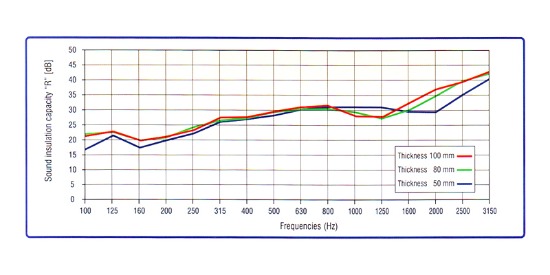

HIPERTEC WALL SOUND panels have been tested to ISO 717/82 standards and obtained indices of Rw=31.5-33 dB for the 50, 80 and 100 mm thick panels.
Table of spans
*
l = span in metres
P = uniformly distributed load (daN/m2)
s = thicknes of panel (mm)
u = u-value (thermal transmittance co-efficient)
l = span in metres
P = uniformly distributed load (daN/m2)
s = thicknes of panel (mm)
u = u-value (thermal transmittance co-efficient)
